快科技 5 月 21 日讯息，欲望汽车官宣，上周，自研的高强韧抗氢脆 2000MPa 级热成形钢 -2000IH（Improved Hydrogen embrittlement resistance ) 认真下线。
简便科普下热成型钢，它是一种在高温条款下对钢材进行成形并规模其组织滚动的先进制造技巧，中枢标的是将"软钢"变成"硬钢"。
这种工艺不仅权贵晋升了材料强度，还兼顾了复杂结构的成形性与尺寸精度，是当代汽车轻量化与安全规划的要道技巧之一。

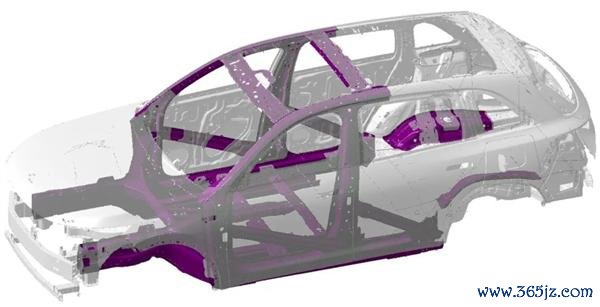

当今，热成形钢主要哄骗于车辆门环结构的 A 柱、B 柱、门槛梁、顶盖横梁等要道安一谈位，在发生碰撞时大要更有用地摄取和散播冲击力，保护车内驾乘东谈主员安全。
那么欲望自研的高强韧抗氢脆 2000MPa 级热成形钢，究竟有什么上风？
2000MPa 热成形钢至极强，硬币大小就不错简约承受三头非洲大象的分量，而不发生变形。
该材料凭借其行业超越的抗氢脆蔓延开裂性能、稀奇的超高强度和优异的韧性，打造出如同"堡垒"般的安全车身结构。
即使在高速碰撞或顶点工况下，2000IH 也能有用叛逆结构破碎，最大为止地保护乘员安全。
更进击的是，该材料澈底贬责了传统超高强度钢在高应力环境中易发生氢脆蔓延开裂的抨击，权贵晋升了车身结构的可靠性和弥远性。
本次下线的自研 2000IH 热成形钢与传统的 2000MPa 热成形钢比拟，在保捏超高强度的同期，权贵晋升了韧性和抗氢脆蔓延开裂性能。
其中枢窜改在于舍弃传统依赖碳元素强化基材晋升强度的规划想路，转而接管低碳 + 精确的多元元素配比调控。
通过引入有限的微合金元素，并劝诱富碳化物元素，在基体中造成多圭臬析出物。
这一特有规划确保了材料强度保捏不变，同期权贵晋升其韧性和抗氢脆蔓延开裂才智。
该冲破不仅有用贬责了传统 2000MPa 级别的高强度钢常见的氢脆问题，也为超高强度热成形钢的性能均衡提供了全新想路。

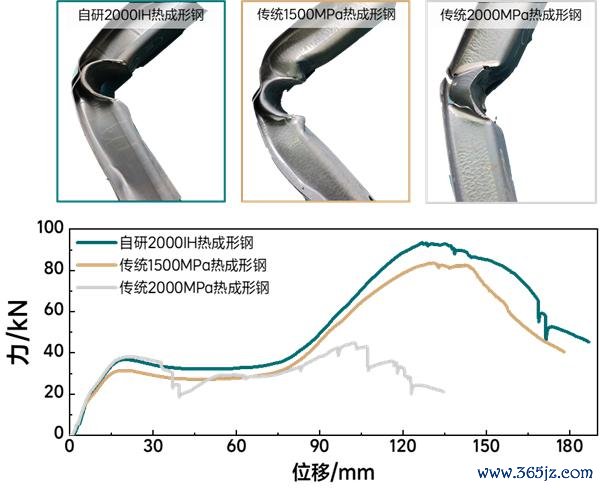

在力学性能上，自研 2000IH 热成形钢终昭着双重上风：
一方面，它保捏了传统 2000MPa 热成形钢的高变形抗力；另一方面，它展现出接近传统 1500MPa 热成形钢的优异韧性。
成绩于这一特有的性能组合，其吸能才智较传统 2000MPa 热成形钢晋升约 78%，较传统 1500MPa 热成形钢晋升约 10%。
关于 2000MPa 级及以上的高强度热成形钢，除了强度和抨击韧性这两大中枢力学性能概念外，抗氢脆蔓延开裂性能相通至关进击。
何为抗氢脆蔓延开裂？以热成形钢为例，材料在加热炉中加热时，氢（H）会在高温下浸透材料里面。
固然材料在摄取氢后仍能保捏高强度和韧性，但在随后的入伍经过中，氢原子会冉冉向材料里面的颓势区域（如位错、晶界或混合物周围）移动并辘集，诱发微不雅裂纹的产生与膨大。
经过一定时间后，这些裂纹可能一忽儿膨大至临界尺寸，导致材料发生蔓延断裂，这种好意思瞻念被称为蔓延开裂。
这种破碎样貌具有隐敝性强、不能展望、效用严重等特质，若发生在汽车要道承载结构上，将对乘员安全组成极大潜在风险。
因此，晋升热成形钢的抗氢脆才智，是保险高强钢在车身安全结构中可靠哄骗的中枢课题。

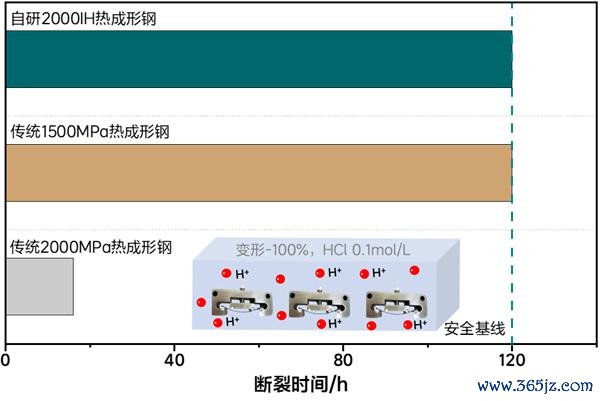

通过行业多量接管的最严苛的四点抨击测磨砺证，在 pH=1 的酸性环境下，泡酸 120h 加快磨砺，自研 2000IH 热成形钢展现出与传统 1500MPa 热成形钢至极的抗氢脆性能，其抗氢脆才智更是达到传统 2000MPa 热成形钢的 5 倍以上。
九游体育娱乐网
